Контроллер управления

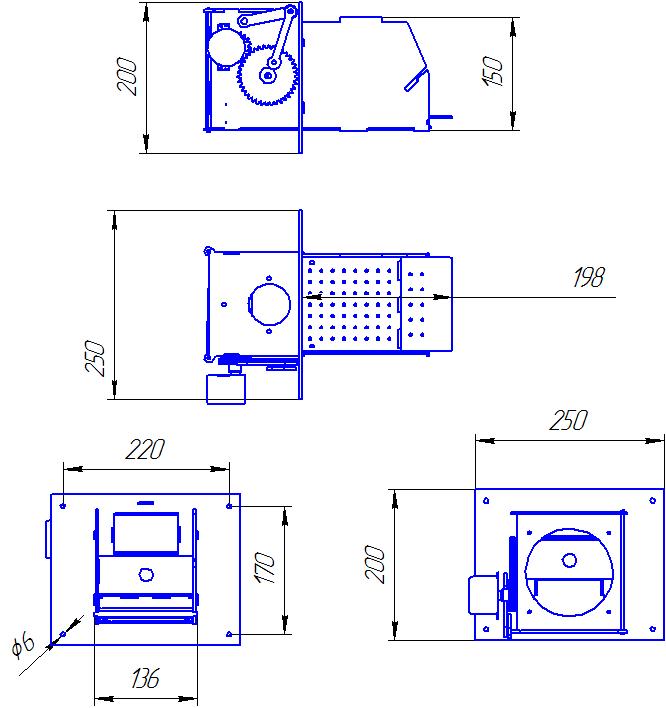

         Особенностью этого контролера - это наличие управления двумя внешними электромоторами (AC 220 вольт ) .Один мотор используется для подачи порции  пеллет - непосредственно в топку пеллетной горелки , а второй мотор используется для периодической чистки топки с помощью специального механизма (подвижные колосники - верхний и нижний). При наличии  элемента  розжига - контроллер  сможет разжечь пеллеты  перед началом работы или в случае их угасания . Наличие пламени  контролер определяет по температуре  дымохода (датчик дымохода должен  быть установлен  на трубу дымохода ).  Также по этому датчику  контроллер  определит случаи  - когда пламя угасает. В этом случае контроллер  попытается  прочистить пеллетную горелку и затем разожгет ее снова.

      Блок управления  предназначен для установки на большинство существующих пеллетных горелок . Контроллер является  универсальным  и имеет широкий диапазон  настроек.

      Регулировка величины пламени в топке производится методом уменьшения или увеличения количества топлива  (порция пеллет) и также  это можно регулировать потоком воздуха, который поступает в топку.  Поток воздуха нагнетает вентилятор (питание вентилятора - переменное 220 вольт). При необходимости уменьшить поток воздуха - контроллер уменьшает обороты вентилятора.  И увеличивает обороты вентилятора  , если нужно увеличить пламя в топке. Более подробно о работе контроллера смотрите ниже .

    Блок управления выполнен  корпусе , который крепится в удобном для монтажа месте с помощью боковых креплений.

Технические характеристики

ХАРАКТЕРИСТИКИ ПОДКЛЮЧАЕМОГО ОБОРУДОВАНИЯ

ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ

!!!! Примечание: Датчик для температуры "ВОДЫ" имеет пластиковый провод  . При установке такого датчика  нужно помнить что  провод которым подключен этот датчик к контроллеру не может выдержать температуру более 150 градусов – у провода  начинает плавиться оплетка . Поэтому не допускайте нагрев  этого провода о металлические части котла .

ВНИМАНИЕ ! Не подключайте насос и вентилятор мощность потребления которых превышает допустимое .

Блок контроллера совместим с любым видом пеллетной горелки .
