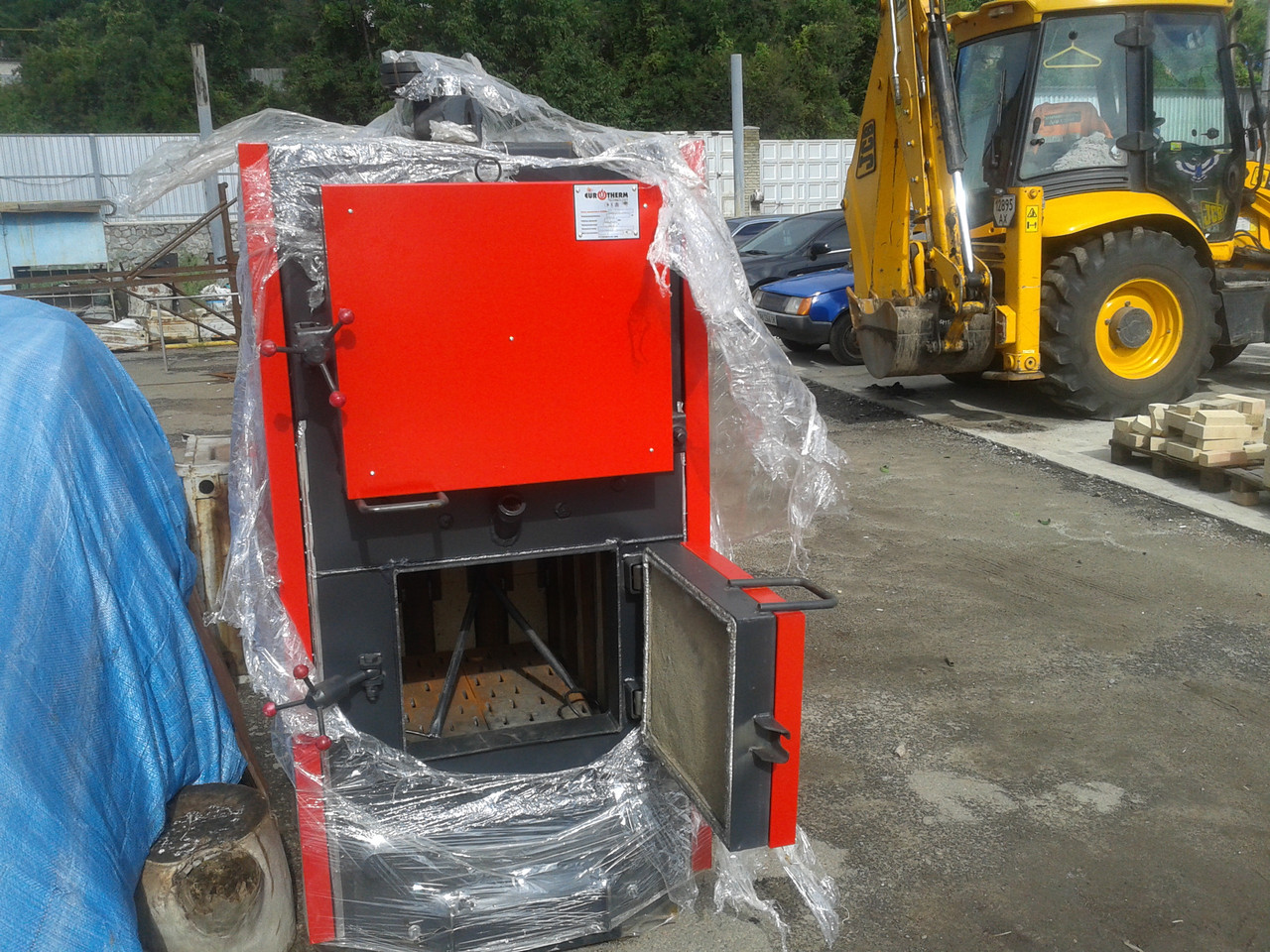

Котел твердопаливний Колві Євротерм 300 кВт

ОСНОВНІ ТЕХНІЧНІ ПАРАМЕТРИ:

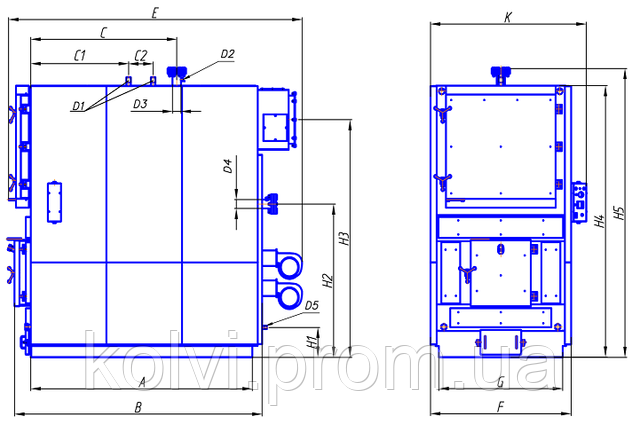

ДЕТАЛЬНІ ГАБАВІТНІ РОЗМІРИ:

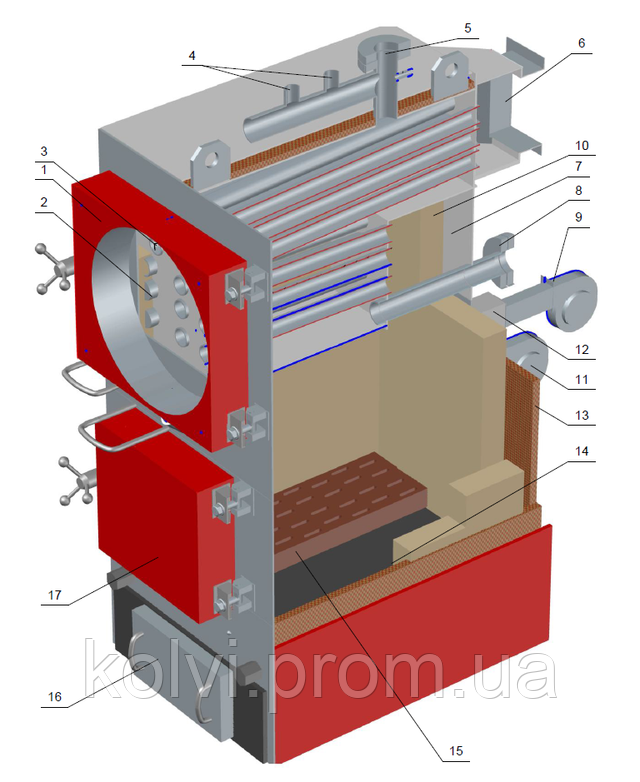

КОНСТРУКЦІЯ КОТЛА:

1. Двері теплообмінника
2. Жаротрубний теплообмінник
3. Турбулізатор
4. Патрубки для під'єднання ПСК
5. Патрубок виходу теплоносія
6. Димовідвід
7. Камера підігрівання вторинного повітря
8. Патрубок входу теплоносія
9. Вентилятор вторинного повітря
10. Шамотні цеглини
11. Вентилятор первинного повітря
12. Регулятор подавання повітря
13. Термоізоляція
14. Камера підігрівання первинного повітря
15. Колосники
16. Дверцята зошита
17. Двері топки

Твердопаливний котел "КОЛВІ 100 А" має номінальну теплову потужність 100 квт і призначений для обігрівання житлових і виробничих приміщень із відповідними тепловими втратами. Основним паливом для цих котлів є деревне паливо, торфобрикет і буре вугілля. Допоміжним, тобто не призначеним для постійного використання, — кам'яне вугілля. Використання антрациту заборонено. Система опалення має мати примусову циркуляцію теплоносія з робочим тиском не більш ніж 0,3 МПа (3 бари). Цей твердопаливний котел є високотемпературним джерелом тепла та свій паспортний ККД забезпечує за максимального теплового навантаження. Оптимальна температура подавання становить 80-85 °C, мінімальна температура зворотного трубопроводу має бути не нижчою за 55-60 °C-вибіжання негативних наслідків низькотемпературної корозії теплообмінника. Для цього між подавальним і зворотним патрубками котла має бути встановлений рециркуляційний насос із розрахунковою витратою 2,2 м куб. на годину.

Теплообмінник котла виготовлений із жароміцної 5-мм сталі. Топка являє собою трубний каркас із шамотною цеглою, що є каталізатором високої температури горіння палива. За принципом циркуляції димових газів котел "КОЛВІ 100 А" є 3-ходовим, що забезпечує високу якість знімання тепла з димових газів. У котлі конструктивно передбачено 2 вентилятори. Вентилятор первинного повітря забезпечує подавання повітря під колосникову решітку для підтримки згоряння палива та регулювання його інтенсивності. Вентилятор вторинного повітря подає повітря у верхню частину топки для допалювання горючих печених газів, що утворюються під час згоряння палива. Первинне та вторинне повітря подається в топку попередньо підігрітим від стінок котла. Такий принцип подавання повітря забезпечує якісне спалювання палива. Співвідношення первинного та вторинного повітря налаштовується під час пуско-наладкових робіт.

У верхній частині котла розташований пучок димогарних труб зі встановленими в них металевими пластинами — турбулізаторами потоку димових газів. Турбулізатори призначені для з'єму тепла з димових газів і вимагають періодичного прочищення, щоб уникнути погіршення процесу димовідведення.

Важливим елементом, що забезпечує нормальне функціонування котла, є димохідний тракт. Димохід має бути виготовлений із неіржавкої сталі завтовшки не менш ніж 0,8 мм (у разі частого використання кам'яного вугілля — 1,0 мм). Обов'язковим є утеплення димоходу по всій вертикальній частині (у разі його розміщення зовні котельної) або його верхньої частини (під час проходження димовідведення всередині приміщення ). Мінімальний діаметр внутрішньої частини димовідвідного каналу — 280 мм (або 270х270 мм). Ефективна висота вертикальної труби — до 14 метрів.

КОМПЛЕКТ ПОСТАВКИ КОТЛА:

• Котел «КОЛВІ А — 1 шт.,
• Пульт керування — 1 шт.,
• Обшивка котла (змонтована на котлі) — 1 комплект,
• Комплект кріплення обшивки — 1 комплект,
• Фланці на подавальні та зворотні патрубки котла — 1 комплект,
• Вибуховий клапан — 1 шт.,
• Йорж для чищення котла — 1 шт.,
• Скребок — 1 шт.,
• Вентилятор — 2 шт.,
• Димосос (за запитом) — 1 шт.,
• Система аварійного охолодження (за запитом) — 1 комплект,
• Експлуатаційна документація — 1 комплект.

УВАГА! Дані, наведені в технічних параметрах котла щодо ККД, потужності та тривалості горіння разової закладки можуть істотно відрізнятися в реальних умовах експлуатації. На ці параметри впливає якість палива, якість закладки палива, зовнішні та внутрішні температурні чинники, організація опалювальної системи, ступінь засмічення топки та димовідведення та інше.
