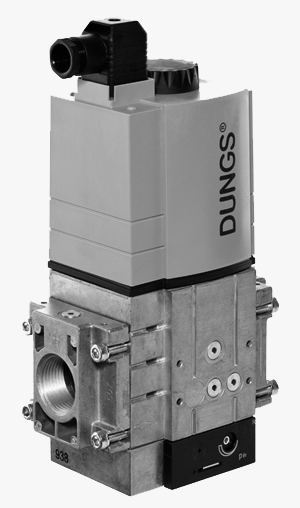

Dungs MBС-300-SE S82

DUNGS MBC...SE

Нове покоління мультиблоків DUNGS.

Багатофункціональний пристрій MBC-...-SE виробництва DUNGS, що являє собою компактну арматуру з вбудованими клапанами та сервегулятором тиску

Характеристики:

• Електромагнітні клапани до 500 мбар (50 кПа) за DIN EN 161, клас А, група 2
• Високочутливе настроювання вихідного тиску
• Серворегулятор тиску через DIN EN 88, клас А, група 2
• Пружина для контролю заданого параметра, регульована
• Вихідний тиск: 4 - 300 мбар (0,4 - 30 кПа)
• Внутрішні імпульсні трубопроводи для досягнення оптимальної стабільності вихідного тиску, за запитом і зовнішніми
• Фланцове з'єднання EN 1097-1
• Простий монтаж
• Мала вага Блочна конструкція пристрою дає змогу приймати індивідуальні рішення за допомогою увімкнення системи контролю клапанів, регуляторів мінімального/ максимального тиску, пристрою для обмеження тиску. Попри компактну блокову конструкцію, справжній пристрій характеризується високим коефіцієнтом витрати за низького перепаду тиску.

Застосування

Завдяки серворегулятору тиску досягається оптимальне утворення газоповітряної суміші для пальників із повітродувкою повітря і пальників із попереднім змішуванням у поєднанні з механічним і електронним керуванням утворення газоповітряної суміші; це стосується модулярованого та багатоступеневого плавного режиму роботи. Застосовується для газів сімейства 1, 2, 3 та інших нейтральних газоподібних середовищ.

Роздільна здатність на експлуатацію має чудовеевіння Євпопейської спільноти про проведення випробувань обпарізувачів відповідно до нapмативних актів ЄС з газового обладнання: MBC-...-SE CE-0085 BO 0236 має честь Євпропейської спільноти про пходобування випробувань обpазців відповідно до номінальних актів ЄС з облаштування, що обробляє під тиском: MBC-...-SE CE0036 Є проазмпресування на експлуатацію ppuгових стран, потрубних газ.

Склад:

• Фільтр тонкого очищення
• Датчик-реле тиску
• Два електромагнітні клапани: клас А, група 2
• Серворегулятор вихідного тиску: клас A, група 2
• Точне регулювання вихідного тиску
• Зміна діапазону регулювання вихідного тиску
• Невеликі розміри, мала вага
• Макс. робочий тиск:

                   MBC-...(Rp) - 360 мбар
                   MBC-...(DN) - 500 мбар

• Вихідний тиск:

                   MBC-... (Rp) — 4...300 мбар (залежно від моделі)
                   MBC-... (DN) — 4...150 мбар (залежно від пружини)

• З'єднання:

                   Нарізне з'єднання за допомогою фланців Rp 1/2 — Rp 2
                   Фланцове з'єднання DN 65 - DN 100
