Електронний блок запалювання Danfoss типу EBI (052F0036)

Призначення

До серії EBI входять електронні блоки запалювання переривчастої дії для рідкопаливних і газових пальників.

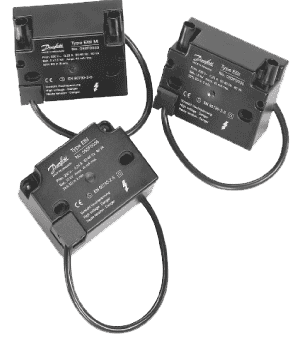

Блок запалювання типу EBI являє собою модифікацію з двома виведеннями та слугує для займання палива між двома електродами.

Блок запалювання типу EBI М аналогічний EBI, середня точка вторинного обмотування якого заземлена.

Блок запалювання типу EBI1Р являє собою модифікацію з одним виведенням і слугує для займання палива між електродом і корпусом встановлення.

Блоки запалювання серії EBI мають роз'єми з боку первинного та вторинного обмоток, які спрощують встановлення та обслуговування.

Невелика вага та малі розміри роблять блоки запалювання EBI зручними для роботи як із сучасними компактними пальниками, так і зі звичайними типами пальників.

Технічні дані та код замовлення

Захист від випадкового дотику

На встановленні має бути передбачений захист від випадкового дотику.

Оператор має бути захищений від випадкового дотику до погано ізольованих

частина системи запалювання робочої установки.

Система запалювання має бути добре ізольована від струмовідних частин встановлення, які можуть бути не заземлені та не захищені від випадкового дотику.

Переріз дротів запалювання має відповідати повному навантаженню, а їх ізоляція не має мати пошкоджень.

Для захисту від електромагнітних перешкод дріт живлення має бути видалений від дротів запалювання на максимально можливу відстань. Відстань між дротами запалювання не має бути занадто великою.

Примітка: ввімкненому блоці запалювання торкатися високовольтних дротів небезпечно

Конструкція

Блоки запалювання серії EBI мають компактні розміри, оскільки вони використовують

електронну схему перетворення частоти з 50/60 Гц до 20 кГц. Збільшення частоти дає можливість зменшити магнітне поле в котушці високої напруги та передати ту саму кількість енергії, що й у традиційних трансформаторах.

Блоки запалювання EBI мають міцну конструкцію з пластиковим корпусом і вбудованою електронною схемою. Це забезпечує їхню теплову стабільність і високу стійкість до механічних впливів, вологи та бруду.

Конструкція блоків запалювання і використовувані в них матеріали гарантують високу стабільність робочих характеристик і надійне запалювання

Блок переривчастої дії

Блок запалювання переривчастої дії є в робочому стані певний проміжок часу. Час роботи (вмикання) блока задається у відсотках від робочого циклу встановлення тривалістю 3 хвилини.

Ця величина (ED) визначається за температури довкілля рівною 60 °C: 33% ED в інтервалі 3 хв. За 60 °C. Для переривчастої роботи блока запалювання необхідно, щоб програма розпалювання паливного пальника забезпечувала моменти вмикання і вимкнення блока, отже, щоб він не встигав перегріватися й не міг із цієї причини вийти з ладу.

Запалювання

Дуже важливо, щоб паливо займалося швидко та надійно, і щоб кількість

шкідливих частинок (як-от незагорілий мазут, газ і окис вуглецю) було у разі запалювання за можливістю найменшим. Це забезпечується правильним встановленням електродів, їх формою та проміжком між електродами (або між електродом і корпусом).

Вимоги щодо вибору форми електродів такі самі, як і для звичайних трансформаторів запалювання.

За порівняно високої швидкості паливної суміші поблизу електродів може виникнути необхідність оптимізації процесу запалювання. У цьому разі корисно використовувати такі рекомендації:

Виключити розбіжності електродів.

Використовувати тонкіші електроди <1,6 мм.

Вибрати більшу відстань між електродами.
