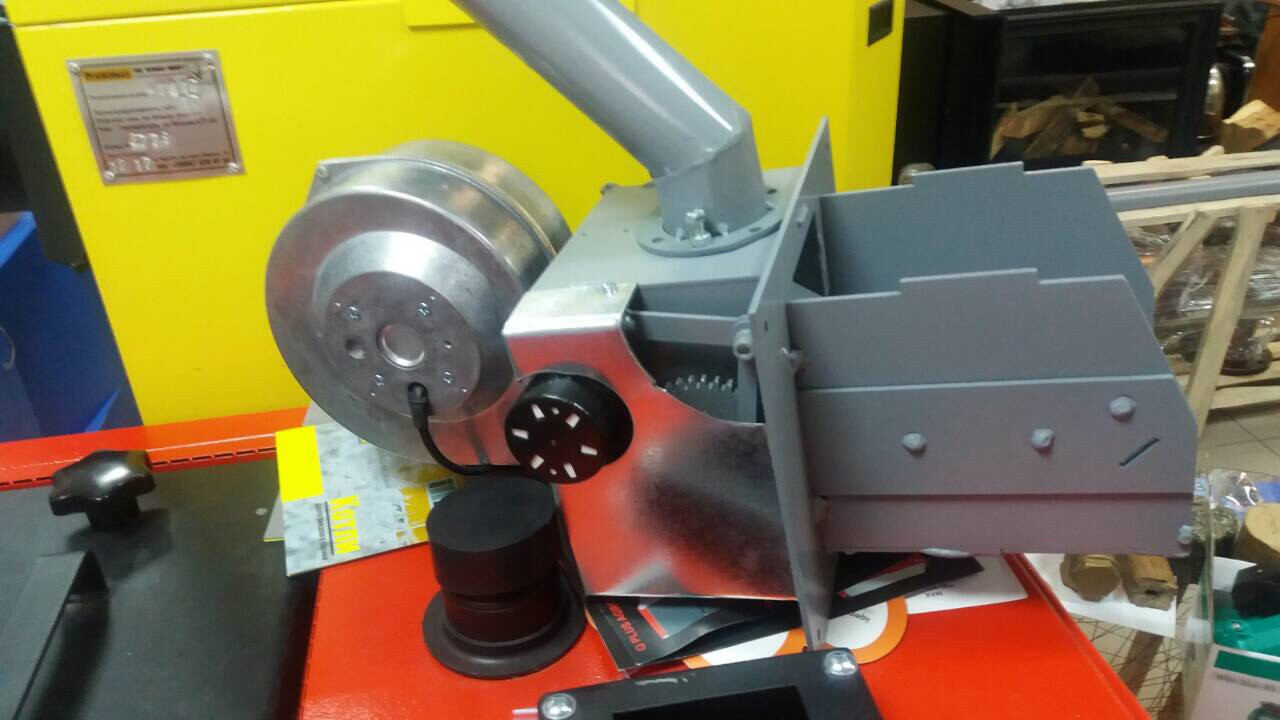

Пелетний пальник 25 кВт

Пальник пелетний З системою автоматичного розпалювання

УСТАНОВКА Пальника ПЕЛЛЕТНОГО ¦У ТВЕРДОПАЛИВНИЙ КОПИТІВНИЙ КОТЕЛ

Установка комплекту пальника не є складною. Для цього необхідно зробити наступні кроки:

1. Встановити ПАРІЛЬКУ у дверцята опалювального котла, перед цим потрібно прорізати за допомогою болгарки прямокутний отвір. Для розмітки ¦скористайтеся паперовим Шаблоном.

2. Встановити впритул до опалювального котла бункер і наповнити його паливом - пелетами

3. З'єднати за допомогою гнучкого шланга - шнек і пальник

4. Підключити всі роз'єми з проводами на свої місця (проводи мають зручні та безпечні роз'єми)

Контролер управління

Особливістю цього контролера - це наявність керування двома зовнішніми електромоторами (AC 220 вольт). Один мотор використовується для подачі порції пелет - безпосередньо в топку пелетного пальника, а другий мотор використовується для періодичного чищення топки за допомогою спеціального механізму . За наявності елемента розпалу-контролер зможе розпалити пелети перед початком роботи або у разі їх згасання. Наявність полум'я контролер визначає за температурою димоходу (датчик димоходу повинен бути встановлений на трубу димоходу). Також за цим датчиком контролер визначить випадки - коли полум'я згасає. У цьому випадку контролер спробує прочистити пелетний пальник і потім розпалить його знову.

Блок керування призначений для установки на більшість існуючих пелетних пальників. Контролер є універсальним і має широкий діапазон настроювань.

Регулювання величини полум'я в топці проводиться методом зменшення або збільшення кількості палива (порція пелет) і також це можна регулювати потоком повітря, який надходить в топку. Потік повітря нагнітає вентилятор (живлення вентилятора – змінне 220 вольт). При необхідності зменшити потік повітря – контролер зменшує оберти вентилятора. І збільшує оберти вентилятора, якщо потрібно збільшити полум'я в топці. Докладніше про роботу контролера дивіться нижче.

Блок управління виконаний корпусу, який кріпиться в зручному для монтажу місці за допомогою бічних кріплень.
