Пальник на відпрацюванні MTM CTB-65

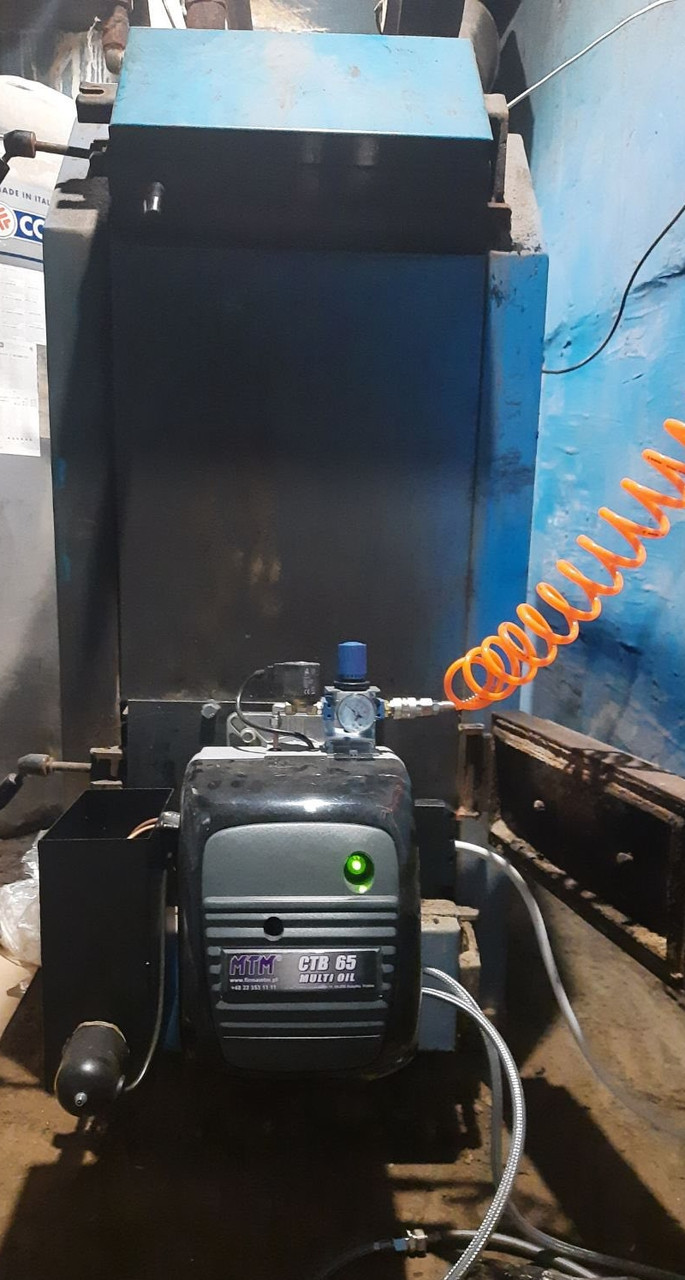

Пальник на відпрацюванні MTM CTB-65 потужністю в діапазоні від 17 до 65 кВт – це сучасна розробка польських інженерів. Поєднує в собі багатофункціональність, простоту в обслуговуванні та економічність. Дозволяє повністю утилізувати відпрацьовані олії, та у поєднанні з опалювальним котлом забезпечити теплом нежитлові приміщення. Можливість установки в Твердопаливні котли дозволяє значно здешевити весь опалювальний процес та створити універсальний багатопаливний опалювальний котел.

Даний тип обладнання підійде для твердопаливного, дизельного котла, а також газового котла. Крім цього, пальник MTM ідеально підійде для повітряного теплогенератора. Застосовують їх для фарбувальної камери. Дві основні функції, що виконуються цим пристроєм – це утилізація ПММ та здешевлення опалення.

Переваги пальника на відпрацьованому мастилі MTM CTB-65
Повністю готова до роботи з коробки
Європейська якість пальника та комплектуючих
Універсальність у спалюванні видів палива
Високий ККД та низькі викиди в атмосферу
Широкий діапазон налаштування потужності від 17 кВт до 65 кВт
Паливо для пальника
Відпрацьована моторна та трансмісійна олії
Відпрацювання гідравлічних рідин
Рослинні олії
Тварини жири
Дизельне паливо
Комплектація
Пальник
Паливний насос на борту пальника
Фільтр паливний
Паливні шланги 1 метр
Кріпильні елементи з прокладкою
Технічна документація та Гарантійний талон
Для роботи потрібне підключення стисненого повітря від компресора.

1. Редуктор тиску повітря компресора; 2. Манометр тиску повітря від компресора; 3. Патрубок підключення повітря від компресора; 4. Паливний бак пальника; 5. Нагрівач палива у баку пальника; 6. Електромагнітний клапан подачі повітря від компресора; 7. Регулювання вторинного горіння; 8. Штекер харчування (Євро); 9. Блок керування пальника; 10. Головне реле управління; 11. Шланги подачі палива; 12. Термостати управління та запобіжники; 13. Масляний насос.

Схема роботи пальника
Для повноцінної роботи пальника необхідне підключення до однофазної електромережі з напругою 220 В, необхідний компресор, що подає стиснене повітря та відпрацьоване масло. Крім цього вони оснащені системою автоматичної роботи, що включає систему запуску та відключення. Ці команди подаються з пульта опалювального котла, в якому встановлено пристрій. Тому при досягненні бажаної температури котел автоматично відключає обладнання.

Паливна подача (масляний насос) на борту пальника!

Паливна схема підключення пальника від накопичувальної ємності

1. Всмоктуючий поплавець із зворотним клапаном; 2. Відсікаючий кран паливного фільтра; 3. Пульт керування котла; 4. Пальник; 5. Паливний фільтр; 6. З'єднання нерухомої паливної лінії з плаваючим поплавком

Габаритні та приєднувальні розміри

Характеристики
Країна виробник: Польща
Види рідкого палива: Відпрацьована олія, Пічне, Дизельне
ККД: 92 %
Максимальна витрата рідкого палива: 6.6 л/год.
Паливне приєднання: Ізольований провід 1/4" дл. 1100мм
Тип роботи пальника: Вентиляторна
Двигун вентилятора: 2750rpm/90Вт
Трансформатор запалювання: 15кВ/0,25А
Живлення: 220В/50Гц
Тип запобігання: поплавкові, фотооптичні, термічні датчики
Грелка баку, що підігріває / паливної штанги: 500Вт / 200Вт
Вага: 15.5 кг
Гарантійний термін: 24 міс
Габарити Д*Ш*В: 490*350*390 мм
