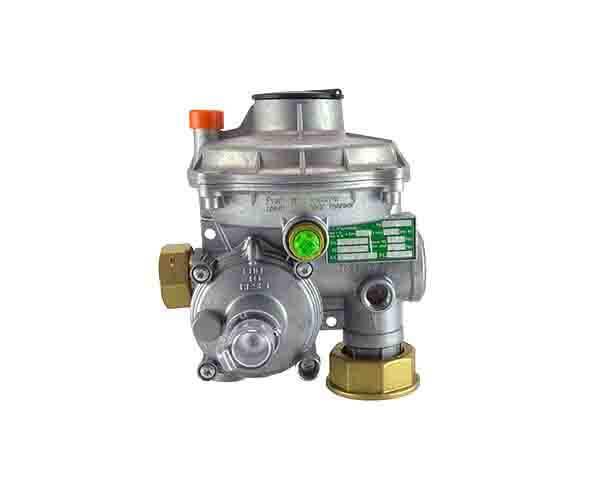

Газовий регулятор тиску FE6, FE10, FE25, FES виробництва Fiorentini Minireg (Італія)



  Газовий регулятор тиску FE6, FE10, FE25, FES виробництва Fiorentini Minireg (Італія) призначений для редукування неагресивних газів із високого/середнього тиску до середнього/низького. Встановлюється в будь-якому положенні в місцях, захищених від атмосферних опадів.





Має вбудований фільтр, запобіжно-запірний клапан (ПЗК) і запобіжно-скисний клапан (ПСК).



Технічні характеристики



Номінальна витрата 6 – 50  нм3/год Вхідний тиск 0,15 – 8,6 бар Вихідний тиск 13 - 500 мбар Клас точності AC до 5% Клас температури - 30 (- 38)°C … + 60°C Приєднання вхід: накидна гайка 3⁄4”, 1” вихід: накидна гайка   1”, 1 ¼”





У стандартному виконанні регулятори газу FE постачаються з такими елементами захисту:

• вбудований фільтр на вході в регулятор, що утримує тверді домішки, які могли б пошкодити сідло клапана;

• захист від підвищення тиску: цей прилад — перекриває витрату газу, якщо тиск за регулятором перевищує встановлене значення;

• захист від зниження тиску: цей прилад перекриває витрату газу, якщо тиск за регулятором стане нижче від встановленого значення;

• захист від перевищення витрати газу: прилад перериває витрату газу, якщо він перевищує 140% від номінального значення;

• захист від збоїв подавання газу: прилад припиняє подавання газу, якщо є перебої у вхідній лінії регулятора;

• запобіжно-скидання клапан: прилад скидає певну кількість газу, якщо тиск за регулятором зростає, наприклад, через підвищення температури або припинення витрати газу.



Робота запобіжних пристроїв може бути припинена тільки вручну.





Рекомендації з експлуатації



Регулятор подавання газу FE спроєктований у такий спосіб, щоб не було жодних проблем під час експлуатації. Єдина рекомендація — не менш ніж один раз на рік необхідно контролювати вихідний тиск і чіткості спрацьовування пристроїв захисту.



Термін роботи регулятора — мінімум 12 років і, якщо за цей час вищевідведений контроль не визначить його несправності, то не потрібно заміни будь-яких його деталей. Після закінчення терміну експлуатації рудуктор необхідно повністю демонтувати, оскільки його елементи зазнають впливу експлуатаційних напруг.



Регулятори FE призначені для редукування очищеного та сухого газу. Якщо газ вологий, то під час експлуатації за мінусової температури всередину редуктора може потрапити водний конденсат, що викличе порушення в його роботі. Додатково для забезпечення нормальної роботи регулятора в таких умовах виробник встановлює на вході попередній фільтр із гігроскопічною вкладкою. Попри це за низьких температур можливе замерзання входу в регулятор, що призводить до відсічення подавання газу. Тому головним перед редукуванням є осушення газу.





Напрямок потоку



FE L	FE S	FE U



Ціна на регулятор газу FE-6, FE-10, FE-25, FES-50 Pietro Fiorentini



Модель	Витрата, нм3/год	Pвых., мбар	Цена, грн
FE-6 BP	6	13 - 180	2887
FE-6 BP T1*			2977
FE-6 TR		180 - 500	%146,31,%
FE-10 BP	10	13 - 180	3083
FE-10 BP T1*			3179
FE-10 TR		180 - 500	5780
FE-25 BP	25	13 - 180	3579
FE-25 TR		180 - 500	5890
FES BP	50	13 - 180	4321
FES TR		180 - 500	6633



* Версія Т1 — використовується для заміни регуляторів РДГС10 без зварювальних робіт.
